O modelo WCR 200 é um modem wireless, com protocolo proprietário de retransmissão de erro, em topologia ponto a ponto e multiponto totalmente ligada.
Possui dois Contato Seco interno que possibilita o controle de equipamentos remotamente ou via canal serial RS 485.









Exemplo aplicação:

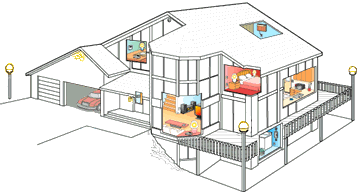

Em automação residencial, onde se deseja evitar cabeamento, transferindo dados com segurança, entre diversos dispositivos separadamente, como ilustra a figura abaixo:

Características:

• Comunicação pela porta RS 485, RS 232 e nível lógico 3.3V.
• Fácil Configuração de baud rate e ID através de qualquer porta serial. Padrão 9600 bps e modo ponto a ponto sem envio de ID.
Log interno de 512Kb – opcional.

Comunicação Ponto a Ponto:

Para o formato Ponto a Ponto, onde se deseja conectar dois aparelhos, não há necessidade de se enviar o ID de cada modulo em seus pacotes de dados, desta forma, os equipamentos a serem conectados não necessitam de configurações de ID.

Comunicação Multiponto totalmente ligada:

Para o formato Multiponto, todos os módulos podem conversar entre si.
A cada modulo, um ID deve ser gravado. OBS: não se deve configurar dois módulos com um mesmo ID. Respostas intermitentes podem ocorrer.

Ao inicio de cada pacote, o primeiro byte a ser enviado deve corresponder ao ID do modulo que se deseja comunicar.

Modo de utilização:

Conecte o canal serial desejado a respectiva entrada do modulo.
Conector DB9, para comunicação em RS232, deve ser conectado da seguinte forma.
Pino 2 – Rx
Pino 3 – Tx
Pino 5 – GND

Conector Rj45, para comunicação em Rs485, deve ser conectado da seguinte forma:
Pino 4 – D+
Pino 5 – D-
Pino 1, 2, 3, 6, 7, 8 – GND

Conector molex 4 vias, para comunicação TTL, deve ser configurado da seguinte forma:
Pino 1 – Rx
Pino 2 – Tx
Pino 3 – GND
Pino 4 – Pino de Configuração do modulo. Clique aqui para visualizar o PDF WCR 200 – Config.

Configuração de fabrica:

Topologia ponto a ponto – sem configuração de ID.
Baud rate – 9600 bps.
