O modelo WCR 100 é um modem wireless otimizado para baixo tempo de resposta na troca de dados. Ideal para comunicação multiponto.
Possui dois Contato Seco interno que possibilita o controle de equipamentos remotamente ou via canal serial RS 485.









Exemplo aplicação:

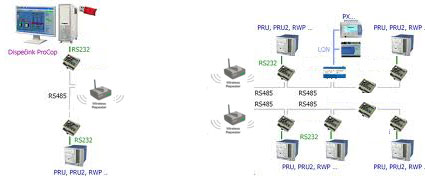

Substituição de uma linha 485, por onde não haja possibilidade de passar cabos, ou haja alto nível de ruído, pelo WCR 100, como ilustra a figura abaixo:

Características:

• Comunicação pela porta RS 485, RS 232 e nível lógico 3.3V.
• Fácil Configuração de baud rate através de qualquer porta serial.
Log interno de 512Kb – opcional.

Modo de utilização:

Conecte o canal serial desejado a respectiva entrada do modulo.
Conector DB9, para comunicação em RS232, deve ser conectado da seguinte forma.
Pino 2 – Rx
Pino 3 – Tx
Pino 5 – GND

Conector Rj45, para comunicação em Rs485, deve ser conectado da seguinte forma:
Pino 4 – D+
Pino 5 – D-
Pino 1, 2, 3, 6, 7, 8 – GND

Conector molex 4 vias, para comunicação TTL, deve ser configurado da seguinte forma:
Pino 1 – Rx
Pino 2 – Tx
Pino 3 – GND
Pino 4 – Pino de Configuração do modulo. Clique aqui para visualizar o PDF WCR 100 – Config.

Configuração de fabrica:

Baud rate – 9600 bps.
